一、SPC Excel模板说明
本套SPC统计过程控制Excel自动计算模板针对制造业过程管控设计，包含计量型（X-R图、X-bar图、X-s图）、计数型（P图、NP图、C图、U图）共8类核心控制图，无需手动计算上下限（UCL/LCL/CL）、CPK/PPK、过程能力等级，仅需录入原始数据，模板自动生成控制图、趋势分析、异常点标注，适配机加工、注塑、电子、装配等全制造流程。
💡 核心价值：无需掌握复杂的SPC计算公式和Excel函数，零基础也能10分钟完成一份专业的SPC分析报告，模板已通过100+制造企业验证，符合IATF16949/ISO9001过程控制要求。

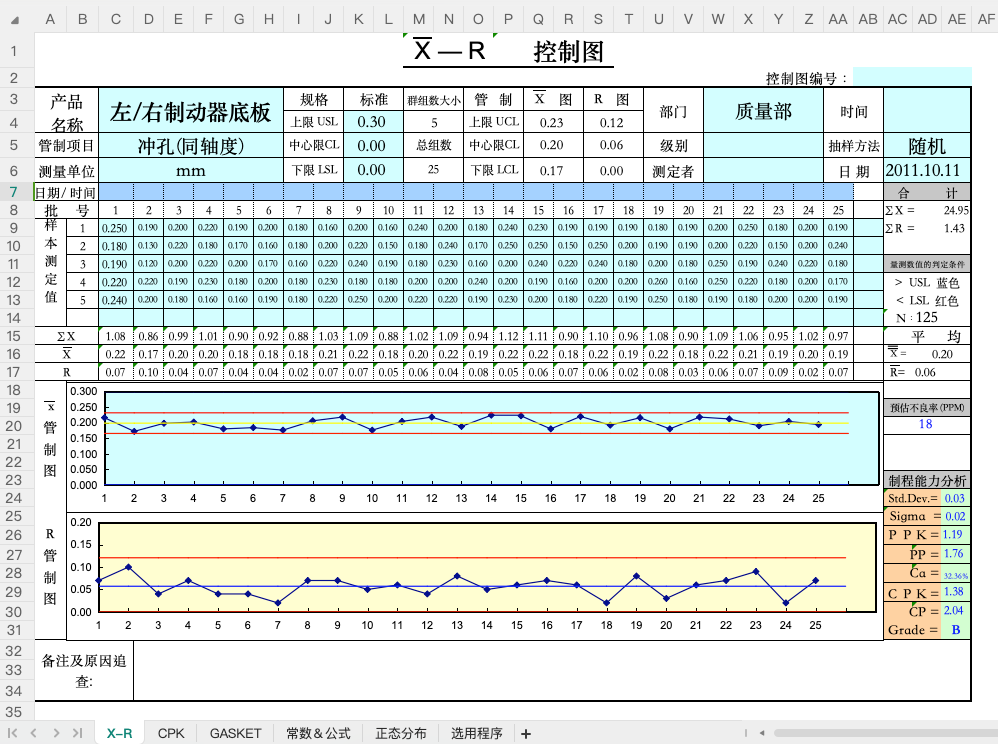

X-R控制图模板预览：录入数据后自动生成控制图、计算CPK、标注异常点
二、全套模板清单（可分模块下载）
模块1：计量型控制图模板（最常用）
-
📊X-R控制图（均值-极差图）.xlsx 适用批量生产的连续型数据（如尺寸、重量、厚度），自动计算UCL/LCL、CPK/PPK，标注8类异常规则下载
-
📊X-bar控制图（均值图）.xlsx 适用小批量生产数据，自动生成趋势图，计算过程偏移量，附异常原因分析表下载
-
📊X-s控制图（均值-标准差图）.xlsx 适用样本量n>10的场景，自动计算标准差、过程稳定性判定，附报告导出模板下载
模块2：计数型控制图模板
-
📊P控制图（不合格品率图）.xlsx 适用不合格品率统计（如成品合格率），自动计算不良率趋势，标注异常批次下载
-
📊C控制图（缺陷数图）.xlsx 适用单位产品缺陷数统计（如表面划痕、焊点不良），自动生成缺陷分布分析下载
-
📊U控制图（单位缺陷数图）.xlsx 适用不同样本量的缺陷统计，自动归一化数据，生成可比趋势图下载
模块3：过程能力分析专用模板
-
📈CPK/PPK自动计算表.xlsx 无需绘制控制图，仅录入数据即可计算CP/CPK/PP/PPK，判定过程能力等级（特级/一级/二级/三级）下载
-
📈过程能力对比分析表.xlsx 支持多批次/多产线数据对比，自动生成柱状图，分析过程改进效果下载
模块4：配套工具与教程
三、模板使用指南
1. 核心操作步骤（仅3步）
- 录入原始数据：在模板“数据录入”工作表中，填写产品规格（USL/LSL）、样本数据（仅需填数值，无需排序）；
- 自动生成分析结果：切换到“控制图”工作表，模板已通过公式自动计算UCL/LCL、CPK，生成趋势图，标注异常点；
- 导出分析报告：将控制图和过程能力结果复制到Word/PPT，补充异常原因分析，完成SPC报告。
2. 适配场景
- 制造业过程管控：机加工尺寸、注塑件重量、电子元件阻值、装配间隙等；
- 质量审核：IATF16949/ISO9001审核的过程能力证明材料；
- 客户交付：主机厂要求的PPAP提交中的SPC分析报告；
- 过程改进：六西格玛/精益生产中的过程能力基线分析。
⚠️ 注意事项：模板中所有公式已锁定（仅解锁数据录入区域），避免误删公式；若需修改规格限（USL/LSL），需在“参数设置”工作表中调整，不可直接修改控制图中的数值。
四、SPC控制图类型选择对照表
| 控制图类型 | 数据类型 | 适用场景 | 对应模板 |
|---|---|---|---|
| X-R图 | 计量型（连续数据） | 批量生产、样本量n=3-5 | xr-chart.xlsx |
| P图 | 计数型（离散数据） | 不合格品率统计、样本量不固定 | p-chart.xlsx |
| C图 | 计数型（离散数据） | 单位产品缺陷数、样本量固定 | c-chart.xlsx |
| CPK计算表 | 计量型（连续数据） | 快速判定过程能力、无需绘制控制图 | cpk-calculator.xlsx |
五、常见问题解答
Q1：模板兼容哪些Excel版本？
A1：兼容Microsoft Excel 2016/2019/2021/2024、WPS 2021及以上版本，低版本（Excel 2013及以下）可能存在图表显示异常，建议升级或使用WPS。
Q2：录入数据后公式报错怎么办？
A2：报错多为“数据格式问题”，需确保录入的是“数值型数据”（无空格、无文字）；若仍报错，可下载模板中的“公式修复工具”一键恢复。
Q3：异常点标注的依据是什么？
A3：模板按SPC通用8类异常规则标注（如连续3点有2点超2σ、连续5点有4点超1σ等），符合AIAG SPC手册要求，可直接用于客户/审核提交。
Q4：能否自定义控制限（UCL/LCL）？
A4：可以，模板“参数设置”工作表中支持手动输入企业自定义的UCL/LCL（如基于客户要求），也可选择“自动计算”（基于数据统计）。
